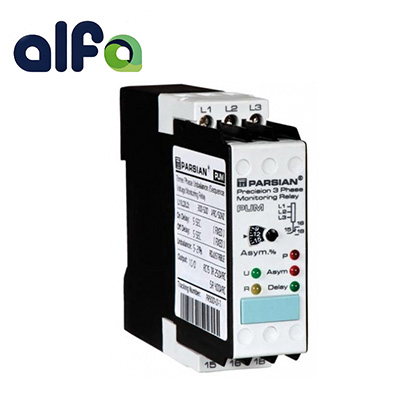

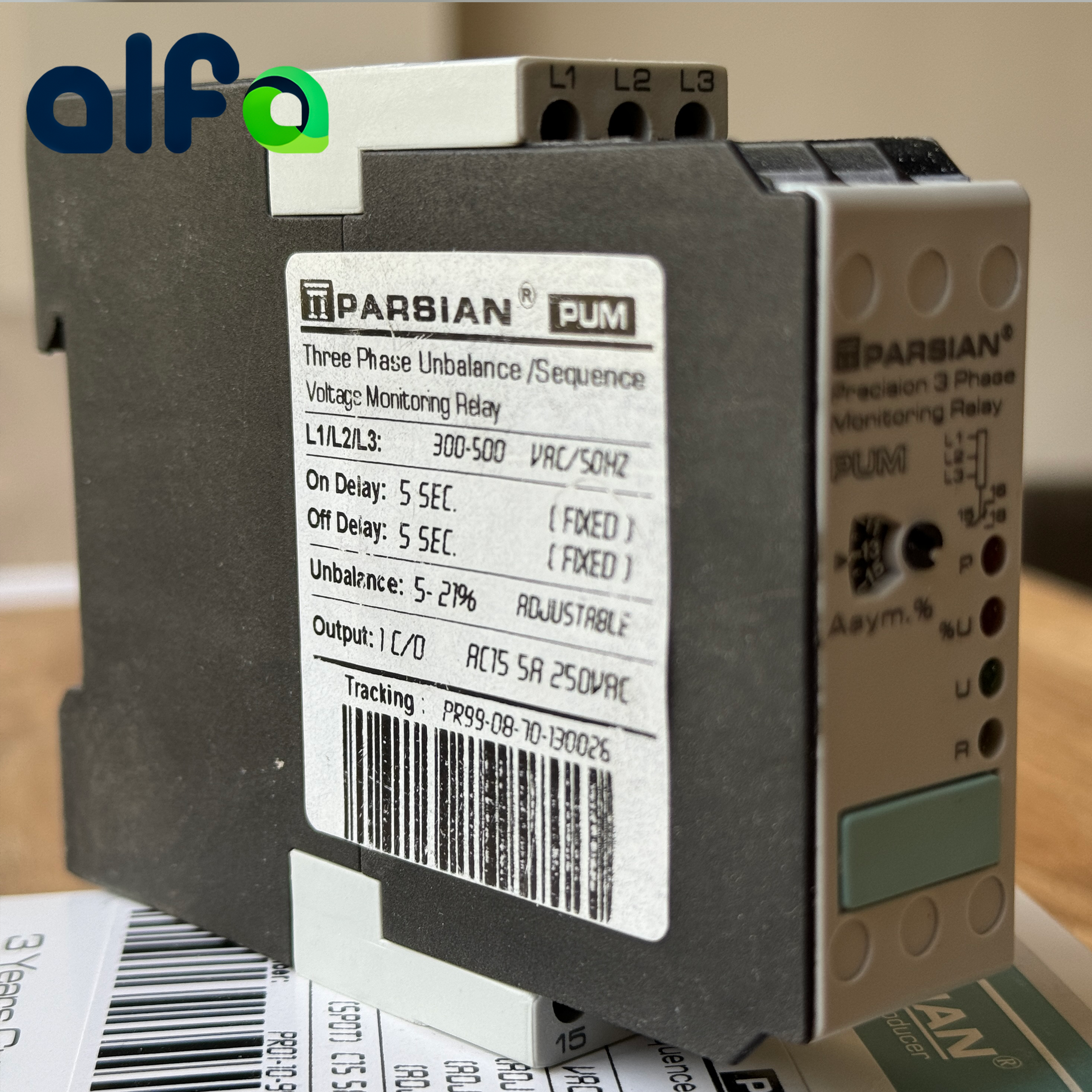

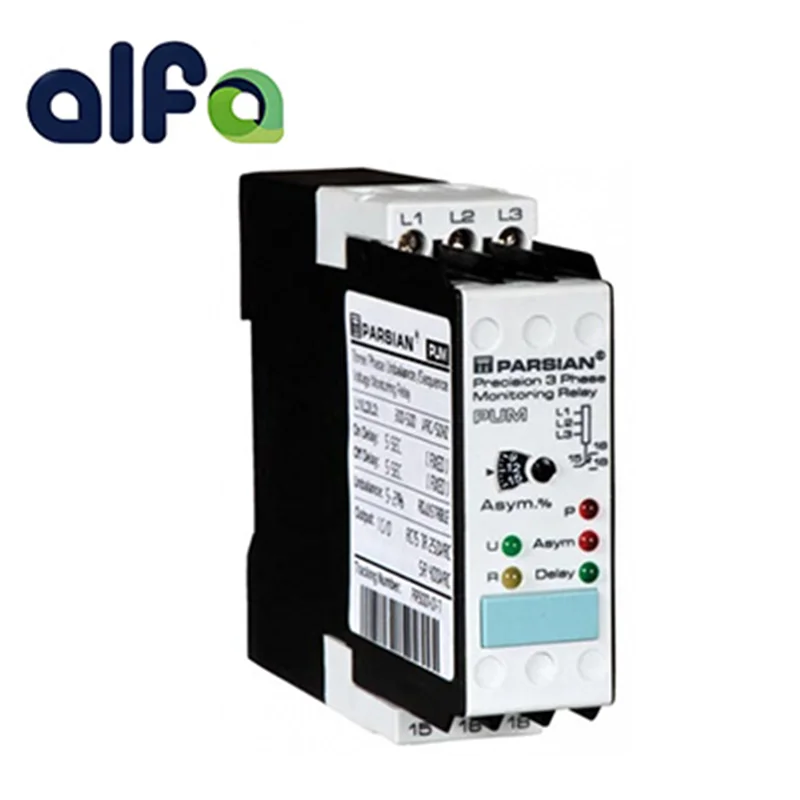

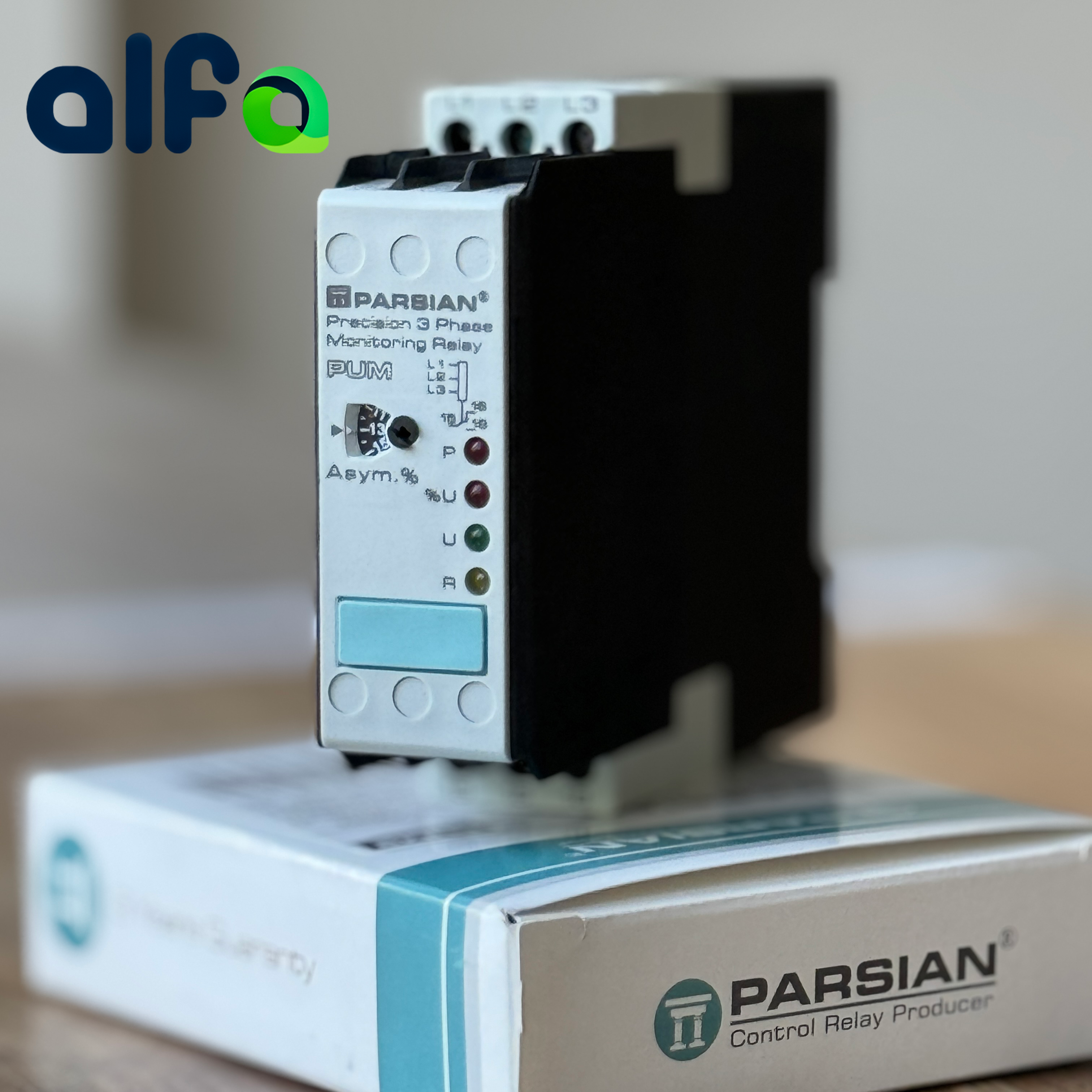

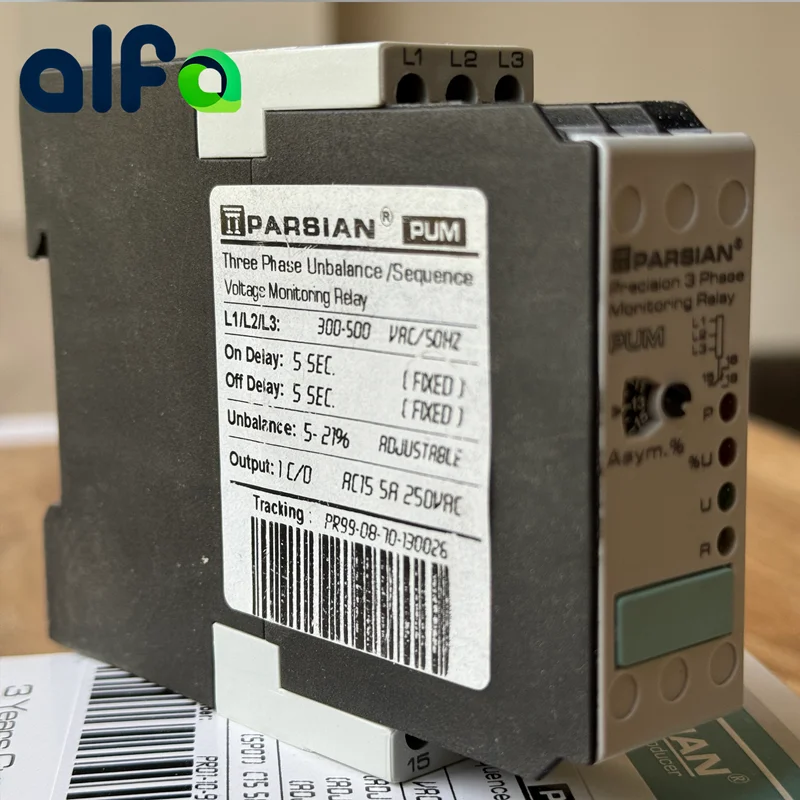

کنترل فاز PUM - برند پارسیان

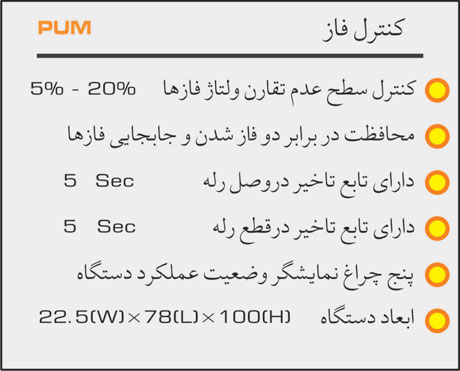

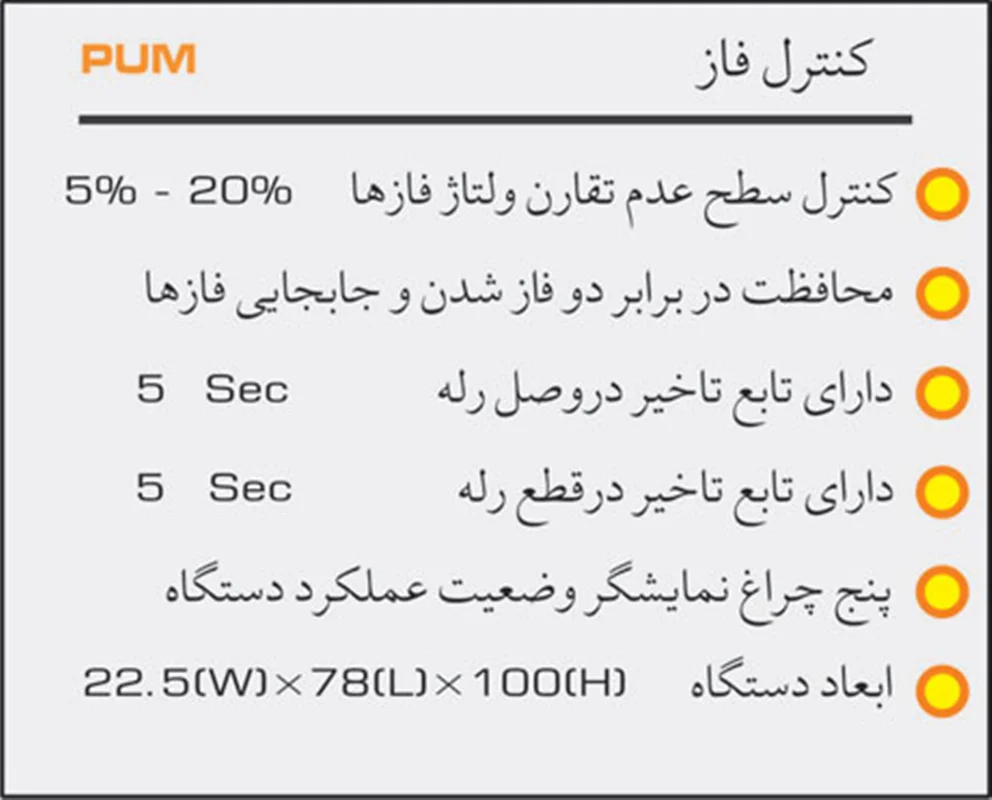

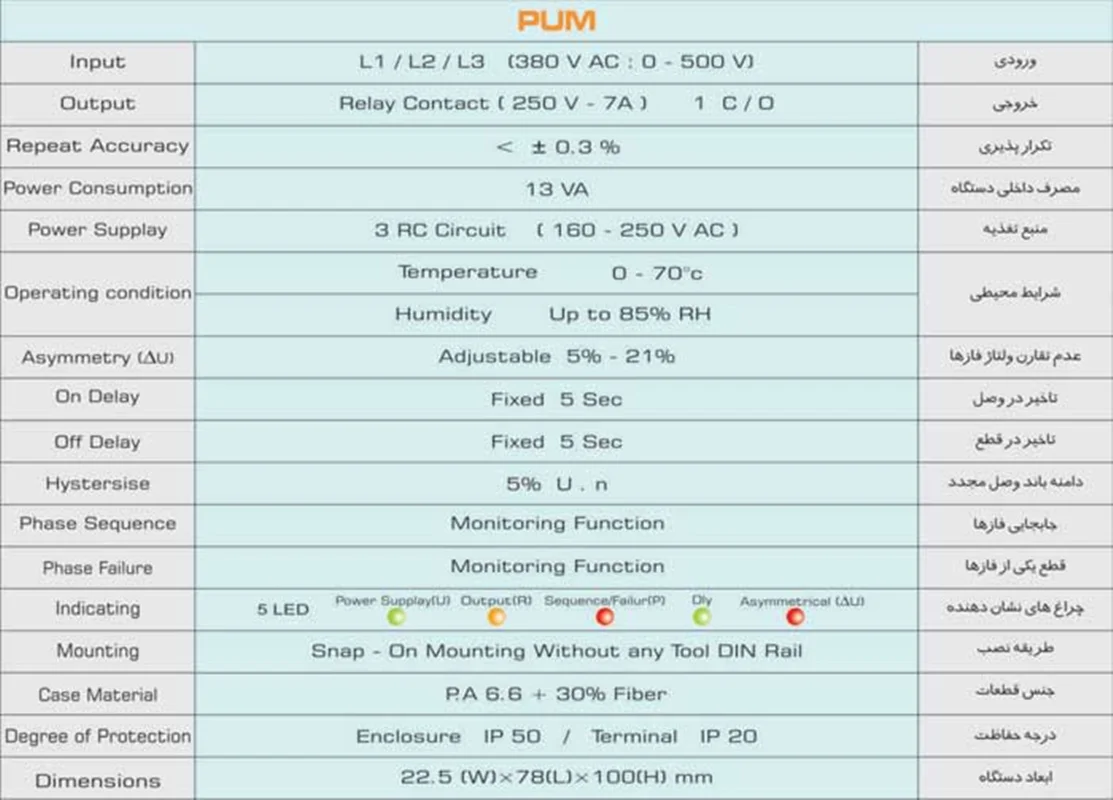

پارامترهای عملکرد دستگاه :
1 –عدم تقارن ولتاژ    Asymmetrical (Unbalance) Voltage
برای کنترل عدم تقارن ولتاژ  سه فاز شبکه که ناشی از اختلاف در فیدبک ولتاژ برگشتی الکتروموتور در حالت دو فاز شدن و یا اختلاف در شبکه می باشد ، ولوم تنظیم عدم تقارن در این دستگاه در محدوده 21% - 5% ولتاژ نامی قابل تنظیم می باشد.

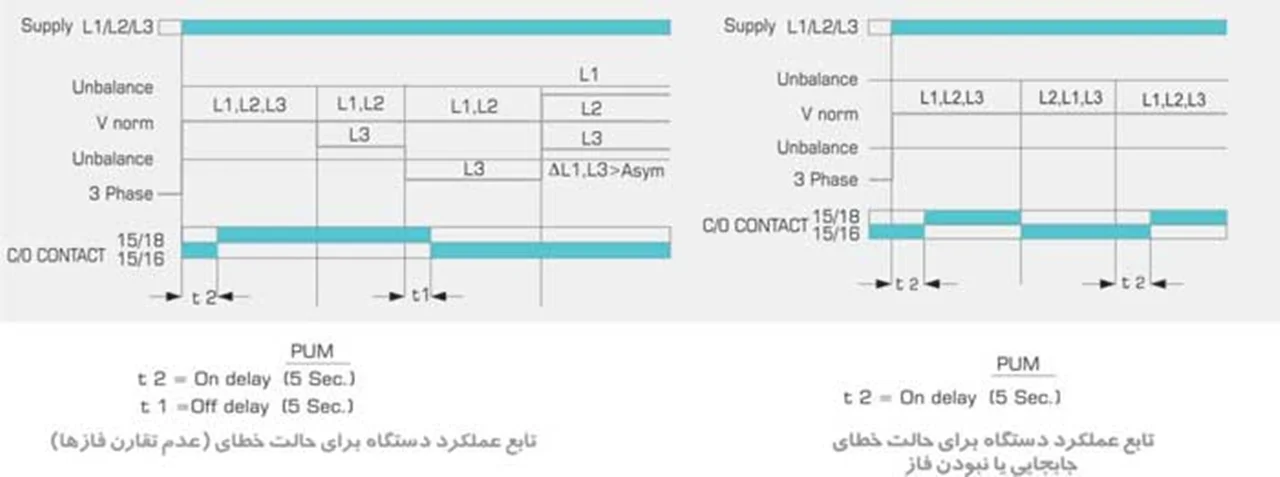

2 – تابع تاخیر در عملکرد وصل دستگاه   Time On delay
در دستگاه های سری PUM این مقدار به صورت FIX ، پنج ثانیه می باشد .
3–تابع تاخیر در عملکرد قطع دستگاه     Time Off delay
در دستگاه های سری PUM این مقدار به صورت FIX ، پنج ثانیه می باشد .
4 – تابع عملکرد محافظت در برابر دوفاز شدن یا جابجایی فازها   Phase Sequence or Phase Failure Detection
در صورت جابه جایی فازها ( رعایت نکردن توالی فازها ) و یا نبودن یکی از فازها ، دستگاه مستقل از تابع تاخیر فرمان رله خروجی را می دهد

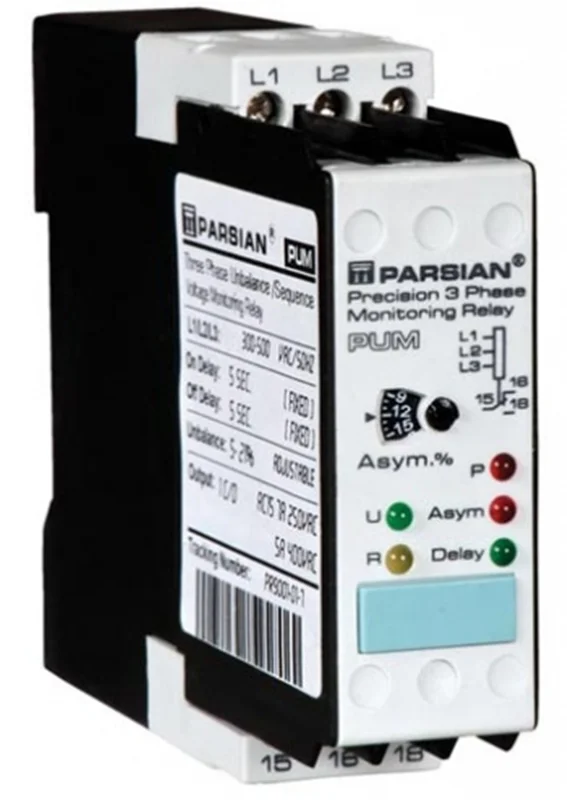

سیگنال های روی پانل دستگاه:

                                P: خطای ناشی از جابجایی فازها و یا نبودن یکی از فازها .
                             %U:در صورت وجود نقص،یکسان نبودن ولتاژ فازها بسته به تنظیم ، این سیگنال روشن می شود .
                                U: نشان دهنده وجود ولتاژ تغذیه در دستگاه می باشد .
                                R:این سیگنال نشان دهنده وضعیت رله خروجی است .
                             Dly:نشان دهنده وضعیت زمانگیری عملکرد دستگاه می باشد.

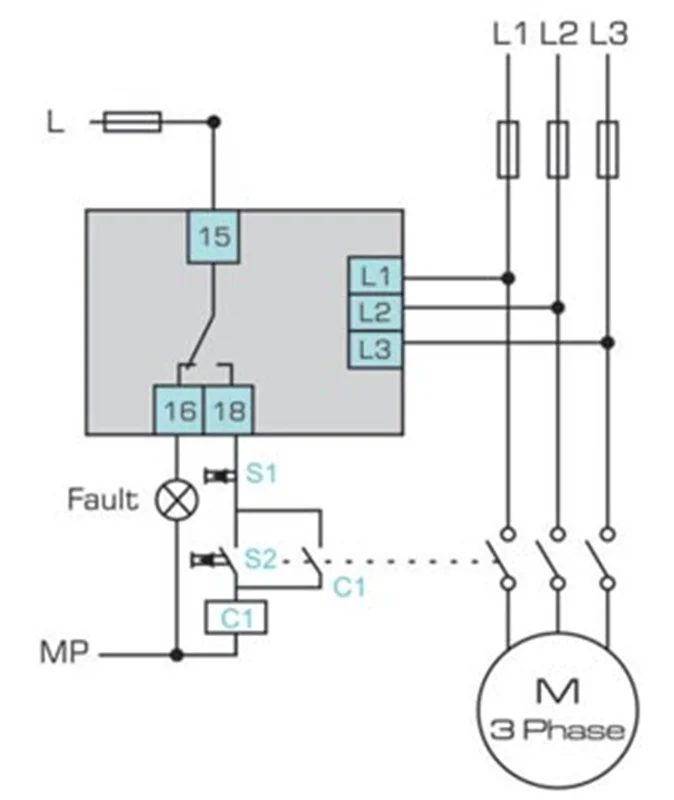

ابتدا سه فاز ورودی به ترمینال های L1 /L2 / L3  متصل نمائید . بسته به تنظیمات دستگاه و شرایط برق ورودی چراغهای مرتبط با هر یک از نقص های دستگاه فعال یا غیر فعال خواهند شد . در صورتی  که چراغ P روشن شود در صورت اطمینان از برقراری سه فاز بایستی جای فازهای ورودی جابجا شود.  بسته به شرایط ولتاژ شبکه تنظیمات دلخواه را روی ولوم تنظیمی  Time Value و %U انجام دهید . در صورت نبودن نقص در سیستم ، چراغ R همزمان با رله خروجی پس از تاخیر On Delay روشن خواهد شد .
