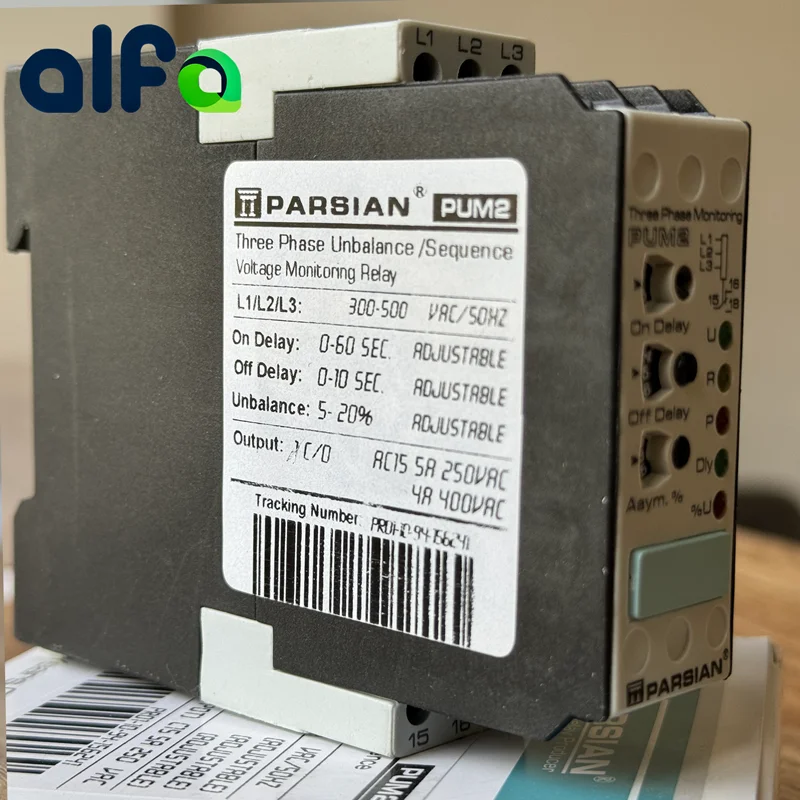

پارامترهای عملکرد دستگاه :

1 – عدم تقارن ولتاژAsymmetrical (Unbalance) Voltage

برای کنترل عدم تقارن ولتاژ سه فاز شبکه که ناشی از اختلاف در فیدبک ولتاژ برگشتی الکترو موتور در حالت دو فاز شدن و یا اختلاف در شبکه می باشد ، ولوم تنظیم عدم تقارن در این دستگاه در محدوده21% - 5% ولتاژ نامی قابل تنظیم می باشد .

2 – تابع تاخیر در عملکرد وصل دستگاه  On delay Time

جهت اطمینان از پایداری ولتاژ ورودی شبکه ، دستگاه های سری PUM2 دارای قابلیت تنظیم تاخیر 60 -1 ثانیه می باشند .

  3 – تابع تاخیر در عملکرد قطع دستگاه   Off delay Time
جهت جلوگیری از قطع رله خروجی در اثر تغییرات لحظه ای ولتاژ شبکه ، دستگاه های سری PUM2  دارای قابلیت تنظیم 10-1 ثانیه جهت تاخیر در قطع رله خروجی می باشند .

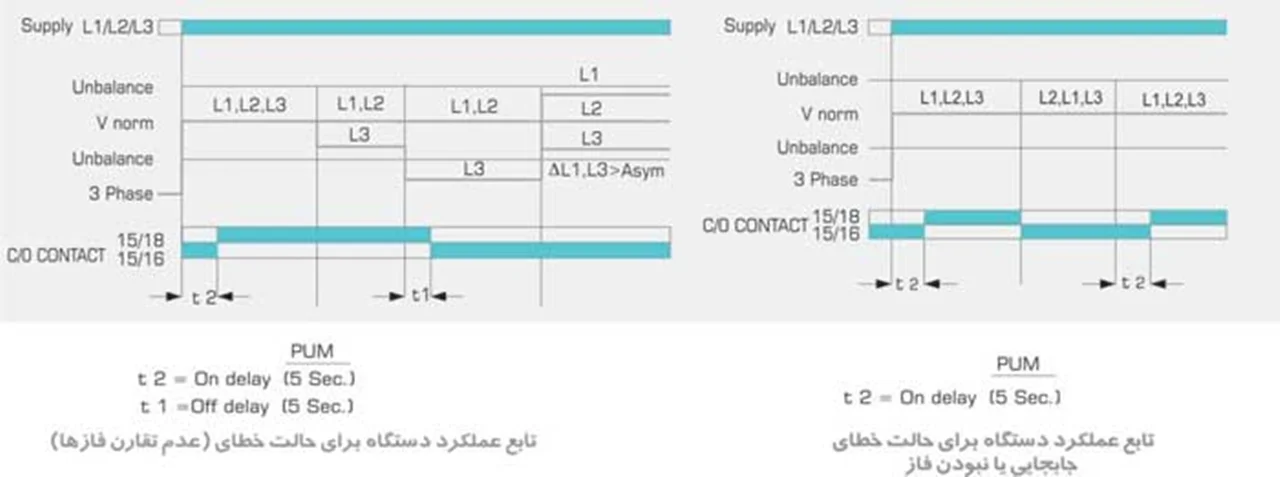

  4 – تابع عملکرد محافظت در برابر دوفاز شدن یا جابجایی فازها  Phase Sequence or Phase Failure Detection

در صورت جابجایی فازها ( رعایت نکردن توالی فازها ) و یا نبودن یکی از فازها ، دستگاه مستقل از تابع تاخیر فرمان رله خروجی را می دهد .

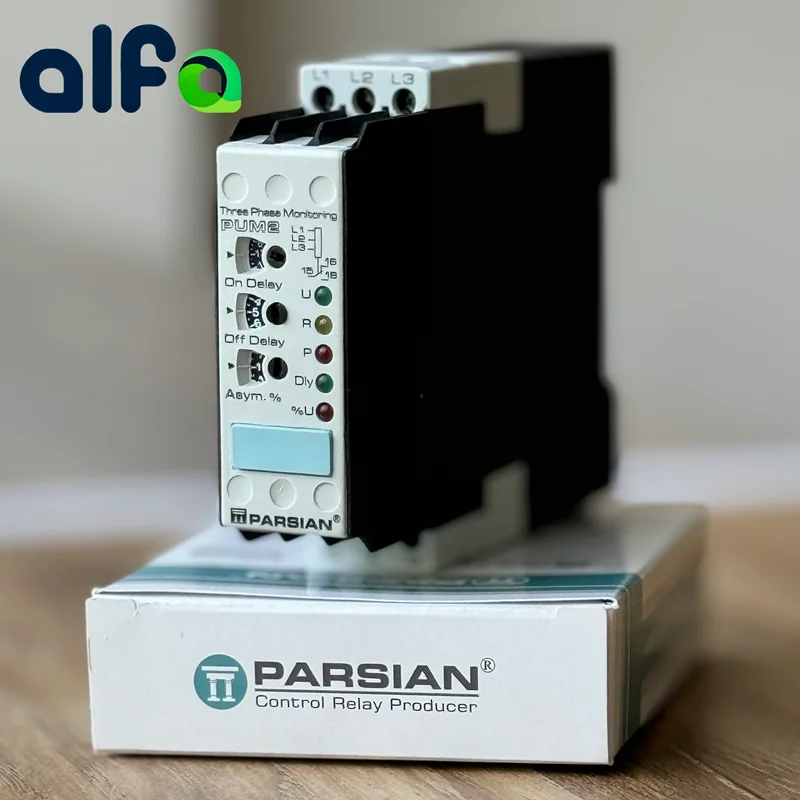

سیگنال های روی پانل دستگاه :

                                               P : خطای ناشی از جابجایی فازها و یا نبودن یکی از فازها .
                                          Asym:در صورت وجود نقص،یکسان نبودن ولتاژ فازها بسته به تنظیم،این  سیگنال روشن می شود .
                                               U: نشان دهنده وجود ولتاژ تغذیه در دستگاه می باشد .
                                               R: این سیگنال نشان دهنده وضعیت رله خروجی است .
                                            Dly: نشان دهنده وضعیت زمانگیری عملکرد دستگاه می باشد

نحوه نصب و راه اندازي دستــگاه :

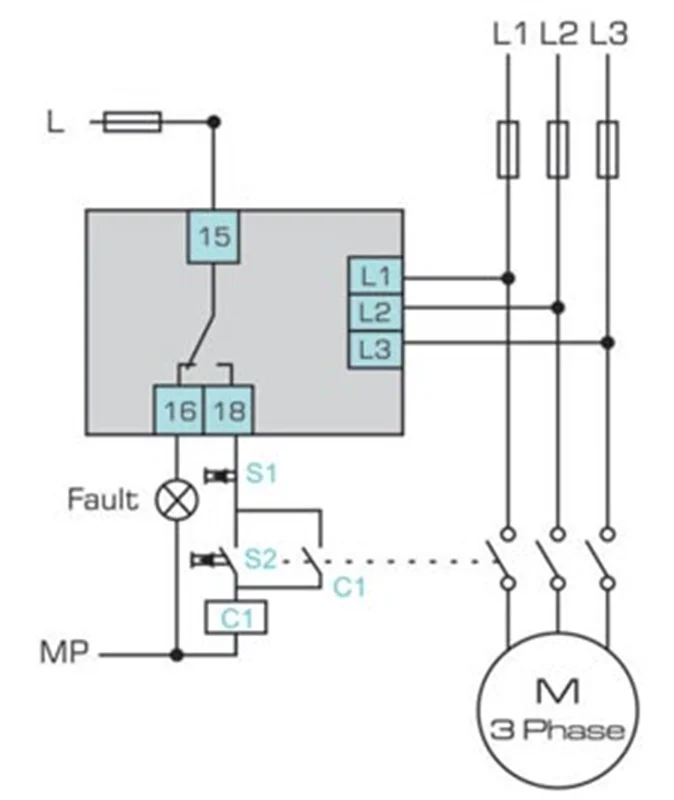

ابتدا سه فاز ورودی به ترمینال های L1 / 2L / L3  متصل نمائید . بسته به تنظیمات دستگاه و شرایط برق ورودی چراغ های مرتبط با هر یک از نقص های دستگاه فعال یا غیرفعال خواهند شد . در صورتی که چراغ P روشن شود در صورت اطمینان از برقراری سه فاز بایستی جای فازهای ورودی جابجا شود . بسته به شرایط ولتاژ شبکه تنظیمات دلخواه را روی ولوم تنظیمی Time Valueو U% انجام دهید . در صورت نبودن نقص در سیستم ، چراغ R همزمان با رله خروجی پس از تاخیر On Dlay روشن خواهد شد .
